Giám sát và xác minh các thông số kỹ thuật trên bảng điều khiển máy ép phun

Xác minh kích thước cài đặt

Khả năng tương thích kích thước giữa khuôn và máy thể hiện một khía cạnh cơ bản của việc cài đặt thành công. Kích thước hình cầu vòi phun đòi hỏi sự kết hợp chính xác với ống lót mốc. Đối với các máy phun ngang và thẳng đứng, bán kính hình cầu của vòi phun phải nhỏ hơn một đến hai mm so với bán kính hình cầu ống sprue, trong khi đường kính lỗ của vòi phun phải nhỏ hơn một nửa so với đường kính đầu vào ống sprue. Mối quan hệ thứ nguyên này trong thiết kế để phun phun ngăn ngừa rò rỉ trong khi đảm bảo dòng vật liệu thích hợp.

Định vị kích thước vòng phải cung cấp định vị chính xác giữa mốc và máy bay máy. Mối quan hệ giữa máy bay định vị các lỗ và các vòng định vị khuôn thường tuân theo các thông số kỹ thuật dung sai H9/F9 hoặc duy trì độ thanh thải 0,1 -. Điều này đảm bảo sự liên kết giữa trục chính của người chạy và trục vòi của máy, ngăn chặn rò rỉ vật liệu và tạo điều kiện loại bỏ người chạy. Các khuôn nhỏ thường sử dụng tám đến mười - vòng định vị dày, trong khi các khuôn lớn đòi hỏi độ dày mười đến mười lăm mm. Thiết kế vòng định vị thích hợp cho các ứng dụng ép phun đảm bảo độ chính xác định vị lặp lại.

Kích thước khuôn phải phù hợp với giới hạn ánh sáng ban ngày của máy. Chiều cao khuôn kín phải rơi vào giữa thông số kỹ thuật ánh sáng ban ngày của máy tối thiểu và tối đa. Khi chiều cao đóng nằm dưới các yêu cầu tối thiểu, các tấm miếng đệm cung cấp khả năng điều chỉnh. Ngược lại, các khuôn vượt quá ánh sáng ban ngày tối đa không thể đạt được kẹp đúng cách hoặc có thể hạn chế đột quỵ mở, đặc biệt có vấn đề đối với các cơ chế kẹp chuyển đổi thủy lực không thể đạt được sự mở rộng đầy đủ. Kích thước chiều rộng và chiều dài yêu cầu xác minh để đảm bảo chèn khuôn giữa các thanh cà vạt, làm nổi bật cách thiết kế cho việc ép phun phải xem xét máy - các ràng buộc cụ thể.

Phương pháp lắp khuôn bao gồm buộc chặt vít trực tiếp hoặc bảo đảm tấm kẹp. Thức gắn trực tiếp đòi hỏi sự liên kết chính xác giữa các lỗ lắp khuôn và lỗ nối máy. Gắn tấm kẹp cung cấp tính linh hoạt cao hơn, chỉ đòi hỏi các lỗ Platen tồn tại gần các cạnh khuôn cho vị trí kẹp. Hầu hết các ứng dụng ủng hộ việc gắn tấm kẹp do khả năng thích ứng của nó. Hiểu các tùy chọn lắp tăng cường thiết kế để phun linh hoạt trên các cấu hình máy khác nhau.

Mở xác minh đột quỵ đảm bảo phóng phần hoàn chỉnh mà không cần can thiệp. Các khuôn đường chia tay đơn yêu cầu đột quỵ mở máy tối đa để vượt quá chiều cao phần kết hợp và khoảng cách phóng từ năm đến mười mm. Các khuôn của Double Parting Dòng cũng yêu cầu chỗ ở phân tách Tấm Runner. Những giải phóng mặt bằng trong thiết kế đúc phun ngăn ngừa nhiễu cơ học trong quá trình hoạt động tự động.

Xác minh hệ thống phóng

Khả năng tương thích cơ chế phóng đại thể hiện một xem xét cài đặt quan trọng khác. Máy phun sử dụng các cấu hình phóng khác nhau bao gồm các hệ thống cơ khí của thanh đẩy trung tâm, hệ thống cơ học thanh bên kép, phóng thủy lực thanh trung tâm với sự kết hợp cơ học của thanh bên và thủy lực trung tâm với các sắp xếp xi lanh thủy lực phụ trợ. Trước khi cài đặt, xác minh loại hệ thống phóng, đường kính que, khoảng cách và đột quỵ đảm bảo loại bỏ phần thích hợp. Thiết kế hiệu quả cho việc ép phun kết hợp khả năng phóng máy vào kế hoạch xây dựng khuôn.



Các thành phần hệ thống phóng phải được xác minh cẩn thận trong quá trình cài đặt để hoạt động đúng

Quy trình cài đặt và gỡ lỗi

Điều chỉnh khuôn và hoạt động thử nghiệm

Sau khi lắp đặt, điều chỉnh độ kín của khuôn dựa trên chiều cao đóng và khoảng cách phóng đảm bảo đột quỵ mở và lực kẹp đầy đủ. Điều chỉnh thích hợp duy trì các khoảng trống trong các khoảng cách trong khoảng 0,02 đến 0,04 mm, ngăn chặn Flash quá mức trong khi cho phép thông hơi khoang. Sự cân bằng này trong thiết kế để ép phun tối ưu hóa chất lượng một phần trong khi bảo vệ các thành phần nấm mốc.

Trình tự hoạt động thử nghiệm

Những lề an toàn này phản ánh thiết kế bảo thủ cho các triết lý đúc phun ưu tiên tuổi thọ của thiết bị. Vòi phun và spue Xác minh căn chỉnh sử dụng dải giấy để đánh giá tính đồng nhất tiếp xúc. Sau khi xác nhận căn chỉnh, ốc vít định vị đơn vị tiêm khóa mối quan hệ. Sự quan trọng liên kết này trong thiết kế để phun phun ngăn chặn sự rò rỉ vật liệu và đảm bảo các mô hình làm đầy nhất quán.

Kết nối mạch cho hệ thống làm mát và sưởi ấm đòi hỏi phải xác minh lưu lượng nước không bị cản trở và xếp hạng dòng điện thích hợp. Thiết bị điều khiển nhiệt độ cho phép quản lý nhiệt chính xác trong khi các biện pháp an toàn điện ngăn chặn các mối nguy hiểm. Sự tinh vi kiểm soát nhiệt cho thấy sự tiến hóa trong thiết kế cho công nghệ ép phun.

Đi xe đạp khô ban đầu mà không có vật liệu xác nhận hoạt động thích hợp của các hệ thống hướng dẫn, cơ chế phóng, hệ thống trở lại, lõi - Bộ truyền động kéo, mạch làm mát và các yếu tố sưởi ấm. Chỉ sau khi xác minh hoạt động đáng tin cậy mới giới thiệu vật liệu bắt đầu cho các thử nghiệm đúc thực tế. Xác minh có hệ thống này thể hiện thiết kế chuyên nghiệp cho phương pháp ép phun.



Ví dụ cài đặt thực tế: khuôn hộp xà phòng



Hãy xem xét quá trình lắp đặt cho một khuôn phun hộp xà phòng như một minh chứng thực tế của các nguyên tắc này. Chuẩn bị công cụ bao gồm các phím hex, cờ lê kết hợp, cờ lê có thể điều chỉnh, chân trôi bằng đồng và búa với kích thước thích hợp cho khuôn cụ thể. Kiểm tra khuôn ban đầu xác nhận tất cả các ốc vít được thắt chặt đúng cách và bề mặt lắp được sạch sẽ. Những bước chuẩn bị này minh họa thiết kế kỹ lưỡng cho thực hành ép phun.



Các thành phần khuôn hộp xà phòng được chuẩn bị để cài đặt

Nắp khuôn hộp xà phòng trong quá trình sản xuất dùng thử



Chuẩn bị máy liên quan đến kích hoạt điện, khởi động động cơ và xác minh tất cả các chức năng của máy. Điều chỉnh khoảng cách Platen phù hợp với các yêu cầu về chiều cao khuôn, thông qua phép đo thủ công hoặc hệ thống điều chỉnh tự động trên các máy được trang bị. Khuôn đi vào khu vực lắp đặt thông qua nâng trên cao, với vòng định vị thu hút lỗ trung tâm Platen đứng yên. Low - Áp lực, thấp - Đóng tốc độ nén khuôn, với giám sát đồng hồ đo áp suất xác nhận đóng hoàn toàn trước khi tắt động cơ. Cách tiếp cận có kiểm soát này trong thiết kế để phun phun ngăn chặn thiệt hại thiết bị.



Lắp đặt tấm kẹp đảm bảo cả hai nửa khuôn, với bốn bộ kẹp mỗi bộ cho các nửa đứng yên và di chuyển trong ví dụ này. Di chuyển ban đầu Một nửa lắp vẫn lỏng lẻo để tự cho phép tự - trong nhiều chu kỳ thử nghiệm. Sau khi xác minh căn chỉnh và xác nhận hoạt động trơn tru, việc thắt chặt cuối cùng hoàn thành cài đặt cơ học. Quá trình lặp này đảm bảo thiết kế tối ưu để thực hiện đúc phun.



Kết nối mạch làm mát theo phân tích đường dẫn nước, với kiểm tra dòng chảy xác nhận hoạt động thích hợp. Mở khuôn cho thấy các đặc điểm khoang và cốt lõi, cho phép kiểm tra đối tượng nước ngoài và điều chỉnh khoảng cách phóng ra. Cài đặt tham số Thiết lập các điều kiện xử lý ban đầu bao gồm nhiệt độ, áp suất, tốc độ và thời gian. Sản xuất dùng thử xác nhận các thông số này, với điều chỉnh chất lượng sản phẩm tinh chế. Tài liệu nắm bắt các cài đặt tối ưu để tham khảo trong tương lai, hoàn thành thiết kế cho quá trình lắp đặt đúc phun.



Những cân nhắc nâng cao trong thực tiễn cài đặt hiện đại



Các hoạt động đúc phun đương đại ngày càng kết hợp các khái niệm tự động hóa và công nghiệp 4.0 vào các quy trình cài đặt. Cảm biến thông minh theo dõi độ chính xác căn chỉnh trong quá trình cài đặt, cung cấp phản hồi thời gian thực sự - về song song và đồng tâm. Những tiến bộ công nghệ này tăng cường thiết kế truyền thống cho các phương pháp ép phun với dữ liệu - độ chính xác theo hướng.



Bảo trì dự đoán

Các hệ thống sử dụng dữ liệu cơ sở cài đặt để theo dõi sự xuống cấp so với các hoạt động sản xuất. Chữ ký rung, hồ sơ nhiệt độ và các mẫu áp suất được thiết lập trong quá trình thiết lập ban đầu cung cấp các tiêu chuẩn tham chiếu.

Nhanh chóng - thay đổi hệ thống

Cách mạng hóa hiệu quả lắp đặt nấm mốc với các giao diện lắp tiêu chuẩn hóa, kết nối tiện ích tự động và lưu trữ tham số đặt trước giảm thời gian thay đổi từ giờ đến phút.

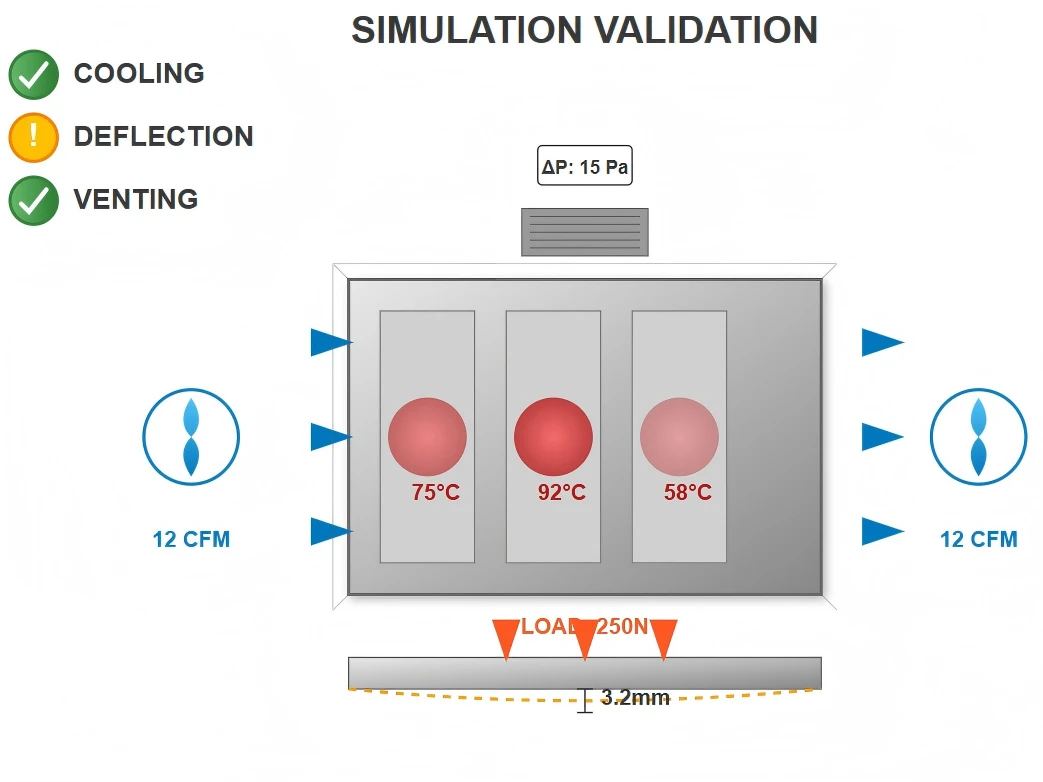

Phần mềm mô phỏng

Xác thực các tham số cài đặt trước khi thực hiện vật lý, dự đoán các vấn đề tiềm năng như làm mát không đầy đủ, độ lệch quá mức hoặc không đủ thông hơi.



"Thực hành cài đặt khuôn tiên tiến tích hợp các cặp song sinh kỹ thuật số với thực tế - Giám sát thời gian để tạo các hệ thống vòng lặp- thực sự liên tục tối ưu hóa hiệu suất. Sự tích hợp của thế giới vật lý và ảo trong thiết kế để phun làm giảm thời gian thiết lập lên tới 35% trong khi cải thiện độ chính xác của kích thước bằng 20%."

- Tạp chí quốc tế về công nghệ sản xuất nâng cao, Springer.com



Yêu cầu đào tạo cho nhân viên cài đặt tiếp tục tăng khi khuôn trở nên tinh vi hơn. Lõi thủy lực - Các cơ chế kéo, hệ thống chạy nóng, cổng van và khả năng đúc tuần tự đòi hỏi kiến ​​thức chuyên môn để thiết lập phù hợp. Đầu tư vào giáo dục kỹ thuật viên đảm bảo thiết kế hiệu quả để thực hiện ép phun qua các ứng dụng phức tạp.



Cân nhắc về môi trường ảnh hưởng đến các thực tiễn cài đặt hiện đại, với năng lượng - máy hiệu quả và vật liệu bền vững đạt được sự nổi bật. Tái chế nước làm mát, thu hồi nhiệt chất thải và chất lỏng thủy lực phân hủy sinh học phản ánh cam kết của ngành đối với trách nhiệm môi trường. Những sáng kiến ​​xanh này định hình lại thiết kế cho các ưu tiên đúc phun ngoài các yếu tố kinh tế thuần túy.



Tích hợp hệ thống chất lượng yêu cầu các quy trình cài đặt được ghi lại, danh sách kiểm tra xác minh và giao thức xác thực. Tiêu chuẩn ISO bắt buộc truy xuất nguồn gốc từ thiết kế thông qua sản xuất, với các tham số cài đặt hình thành các bản ghi chất lượng quan trọng. Tài liệu có hệ thống này trong thiết kế đúc phun hỗ trợ các sáng kiến ​​cải tiến liên tục.



Khắc phục sự cố cài đặt phổ biến



Mặc dù chuẩn bị cẩn thận, các thách thức cài đặt thỉnh thoảng phát sinh đòi hỏi phải có độ phân giải có hệ thống. Xác định sai lệch biểu hiện là rò rỉ vật liệu hoặc hư hỏng ống lót, được sửa chữa thông qua việc định vị lại và xác minh căn chỉnh cẩn thận. Hiểu các chế độ thất bại này cải thiện thiết kế cho sự mạnh mẽ của việc phun.



Vấn đề chung	Triệu chứng	Giải pháp
Xác định sai	Rò rỉ vật liệu, hư hỏng spue, làm đầy không đều	Tái định vị chính xác bằng cách sử dụng các công cụ căn chỉnh, xác minh với bài kiểm tra giấy
Không đủ lực kẹp	Flash, chia tách dòng, sự không nhất quán về chiều	Tăng áp lực, xác minh các yêu cầu trọng tải, kiểm tra song song Platen
Vấn đề phóng	Các bộ phận bị kẹt, dấu phóng, phóng không đầy đủ	Điều chỉnh cài đặt đột quỵ, kiểm tra căn chỉnh pin, xác minh các góc dự thảo
Làm mát bất cập	Thời gian chu kỳ kéo dài, warpage, khó khăn trong	Xác minh tốc độ dòng, kênh sạch, cài đặt nhiệt độ
Liên kết cơ học	Chuyển động thô, tiếng động bất thường, đạp xe không đầy đủ	Kiểm tra ô nhiễm, kiểm tra căn chỉnh, xác minh điều kiện thành phần





Lực kẹp không đủ tạo ra sự phân tách flash hoặc chia tay, được giải quyết thông qua tăng áp lực hoặc xác minh trọng tải. Ngược lại, lực kẹp quá mức gây ra độ lệch Platen, thiệt hại khuôn hoặc hao mòn sớm. Cân bằng các lực này minh họa tối ưu hóa trong thiết kế cho các ứng dụng đúc phun.



Các vấn đề tống máu xuất phát từ các cài đặt đột quỵ không chính xác, các chân bị sai lệch hoặc các góc nháp không đầy đủ. Đánh giá có hệ thống xác định nguyên nhân gốc, cho phép hiệu chỉnh được nhắm mục tiêu. Những kỹ năng khắc phục sự cố này phân biệt thiết kế có kinh nghiệm cho các học viên ép phun.



Sự bất cập làm mát biểu hiện dưới dạng thời gian chu kỳ kéo dài, một phần warpage hoặc khó khăn trong việc. Xác minh tốc độ dòng chảy, làm sạch kênh và giám sát nhiệt độ giải quyết hầu hết các vấn đề làm mát. Chuyên môn quản lý nhiệt chứng minh cần thiết cho thiết kế thành công để thực hiện đúc phun.



Liên kết cơ học trong quá trình di chuyển khuôn cho thấy các vấn đề liên kết, ô nhiễm hoặc thiệt hại thành phần. Kiểm tra cẩn thận và điều chỉnh phương pháp Khôi phục hoạt động trơn tru. Sự kiên nhẫn trong quá trình khắc phục sự cố ngăn chặn các quyết định vội vàng có thể làm xấu đi các vấn đề trong thiết kế cho các ứng dụng ép phun.



Khắc phục sự cố có hệ thống là điều cần thiết để giải quyết các vấn đề cài đặt trong việc ép phun
