Phân tích cấu trúc của khuôn ép cho nắp chai kem mỹ phẩm

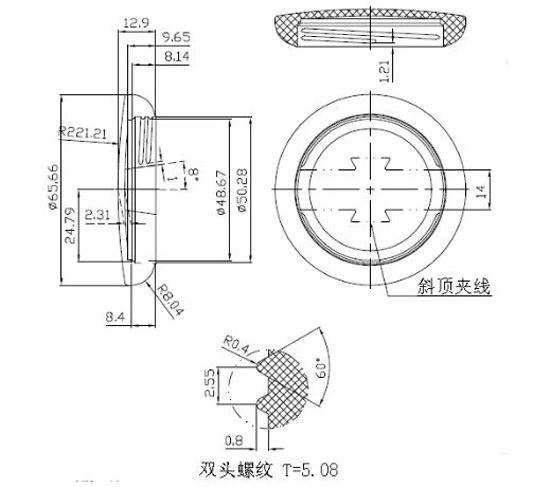

Khuôn nguyên liệu bao bì mỹ phẩm là một loại khuôn tương đối đặc biệt. Yêu cầu đối với chai và nắp bao bì mỹ phẩm là có hình thức đẹp và tinh tế, họa tiết và hoa văn độc đáo, thiết kế khéo léo và tỉ mỉ. Sản phẩm mỹ phẩm nắp chai kem được sử dụng rộng rãi nhất trong việc đóng gói mỹ phẩm. Bài viết này lấy phần nắp chai kem mỹ phẩm làm ví dụ để giới thiệu chi tiết những điểm chính trong thiết kế khuôn của nó. Hình ảnh sản phẩm của nắp chai kem mỹ phẩm được thể hiện trong Hình 1. Kích thước hình dáng bên ngoài tối đa là ø65,66 mm X 12,90 mm, độ dày thành bình là 2,31 mm, khối lượng của phần nhựa là 14,7 gram. Vật liệu của phần nhựa là ABS, và tỷ lệ co ngót là 1.0055. Bản thân bộ phận nhựa không được có vết hàn, bong bóng, biến dạng, quang sai màu, gờ và các khuyết tật phun khác nhau.
Nắp chai kem mỹ phẩm được thể hiện trong thiết kế khuôn. Có rất nhiều điều cần chú ý. Trước hết, về bề ngoài của phần nhựa, không được phép có các dấu cổng nhỏ trên bề mặt ngoài của phần nhựa, mặt sau của sản phẩm có thiết kế chung của cổng, hoặc Mặt trong của nắp chai. bằng một miếng đệm hoặc các bộ phận khác. Hình thức của các đường gân trang trí, LOGO và các đặc điểm trang trí cụ thể khác phải đẹp. Hình thức khắc là đồng nhất và bề mặt được đánh bóng không có khuyết tật như các gợn sóng phản chiếu. Chênh lệch phân đoạn đường kẹp bề mặt chia của bề ngoài phải được kiểm soát dưới 0. 03mm. Góc nhọn phải rõ ràng và cung R của góc phải đều. Trong quá trình ép phun, cần có các tiêu chuẩn kiểm soát nghiêm ngặt đối với các điểm đen và các khuyết tật khác về hình thức bên ngoài của các bộ phận bằng nhựa. Hình 3 cho thấy tiêu chuẩn thiết kế của khuôn mỹ phẩm cho vỏ máy.
Hầu hết các lọ kem mỹ phẩm đều có hình tròn, và một số được thiết kế để biến dạng dựa trên hình dạng tròn. Một đặc điểm khác của các bộ phận bằng nhựa là chúng có kích thước nhỏ và hầu hết chúng đều có ren bên trong. Loại ren nhiều sợi thường được sử dụng bên trong lọ kem mỹ phẩm, có ưu điểm là tốc độ đóng mở nhanh, có thể vặn chặt hoặc vặn không cần vặn quá 2 vòng. Lựa chọn vật liệu, để theo đuổi kết cấu của các bộ phận bằng nhựa, đôi khi độ dày thành cục bộ của các bộ phận bằng nhựa dày hơn.
Nhu cầu của thị trường về nắp lọ kem mỹ phẩm rất lớn, số lượng sản xuất theo lô rất lớn. Do đó, thiết kế khuôn nói chung là khuôn nhiều khoang. Trong điều kiện kỹ thuật hiện nay, số lượng khoang có thể đạt từ 2 đến 124. Bộ khoang thiết kế khuôn này được bố trí thành 1/8, chia thành hai hàng, bố trí tuyến tính, xem bản vẽ thiết kế khuôn 2.
Qua hình 1 có thể thấy mặt trên của mặt ngoài phần nhựa là mặt cong hình cung tròn, mặt bên là mặt cong xoay hình cung tròn. Luồng nội bộ là ren gián đoạn và loại là ren khởi động kép. Theo kích thước và đặc điểm cấu tạo của chi tiết nhựa, ren gián đoạn bên trong cần được thiết kế dạng tháo khuôn nghiêng. Cổng là cổng điểm khuôn ba tấm, kết cấu khuôn là khuôn ngược.
Vì cấu tạo khuôn là khuôn ba tấm có vòi phun mịn, cổng ở mặt trên của mặt trong của chi tiết nhựa, cấu tạo khuôn là khuôn con lật, đế khuôn là đế khuôn phi tiêu chuẩn 4050 , và khuôn được chia thành 4 lần. 4 mẫu của 4 loại phụ tương ứng được giới hạn bởi 4 phích cắm và vít. Vít phích cắm 5 hạn chế chuyển động của tấm đầu phun; vít cắm 14 hạn chế chuyển động của tấm cố định lõi khuôn trên; vít cắm 18 hạn chế chuyển động của tấm cố định thanh trượt nghiêng; vít cắm 6 hạn chế hành trình mở khuôn của tấm A.
Trong bước đầu tiên mở khuôn ba tấm, cốt liệu chạy phải được tách ra khỏi phần nhựa. Do đó, khi mở khuôn lần đầu tiên, tấm vòi phun được tách ra khỏi tấm cố định lõi khuôn trên, và vật liệu vòi phun bị kéo ra. Trong lần mở khuôn thứ hai, tấm vòi phun làm tróc vật liệu vòi phun khỏi móc vòi 3. Phần thứ ba là tấm cố định của thanh trượt nghiêng được tách ra khỏi tấm cố định của lõi khuôn trên, và thanh trượt nghiêng hoàn thành đôi. -threaded demolding. Lần mở khuôn cuối cùng là khi bề mặt phân chia được mở ra và phần nhựa được đưa ra ngoài.
Một đặc điểm nữa của khuôn nắp chai kem mỹ phẩm là phần nhựa là sản phẩm hình tròn có đường kính nhỏ, phần khuôn là loại khuôn tròn duy nhất được khảm. Để nâng cao tuổi thọ của khuôn, vật liệu khoang cần được xử lý nhiệt trên HRC5 0. Khuôn có nhiều khoang quá mức có thể cải thiện độ chính xác của quá trình gia công của khoang, do đó dung sai kích thước của mỗi khoang được kiểm soát trong phạm vi 0. 015 để đảm bảo khả năng hoán đổi cho nhau của khoang. Độ chính xác gia công của phôi khuôn cũng cần được cải thiện, và dung sai của khoảng cách tâm giữa mỗi khoang được kiểm soát trong khoảng ± 0,015.
Mỗi khoang cần được thiết kế mạch vận chuyển nước và sử dụng vòng cao su chịu nhiệt cao để đảm bảo khuôn không bị rò rỉ nước trong quá trình phun. Mạch dẫn nước của miếng chèn hình tròn thường được mở trên chu vi của miếng chèn và cũng có thể được mở trên đầu của miếng chèn để làm cho mạch dẫn nước đều nhất có thể.
