Đúc nhựa
Tại sao khuôn cần được làm mát? Vì chúng ta biết rằng các điều kiện làm mát ảnh hưởng đến thời gian chu kỳ, kích thước một phần, kết thúc bề mặt, và thời gian cong, Thời gian làm mát khuôn là đóng góp lớn nhất cho chu trình tổng thể, có thể là 2/3 hoặc 70-80% tổng thời gian chu trình.
Từ những lý do thiết kế một mạch làm mát hiệu quả có thể làm giảm thời gian làm mát, bên cạnh đó làm mát đồng đều cải thiện chất lượng của một phần bằng cách giảm ứng suất dư, sự ổn định của truyền nhiệt, và độ chính xác của bộ phận sau khi làm mát.
Tại sao cần Thanh trượt?
Một số sản phẩm có kích thước dài cần có thanh trượt, tránh cong, căng thẳng dư thừa, và tính ổn định của hành vi co ngót vì lý do đó máy trượt cần phải làm mát.
Khuôn làm mát Xây dựng

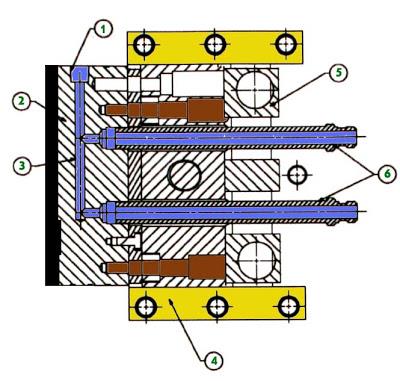

Hình ảnh dưới đây cho thấy xây dựng làm mát ở chèn thanh trượt từ phía trên.
Số chú thích ở hình trên cho thấy một phần của thanh trượt, chúng là
1. Cắm
2. Chèn trượt
3. Ống làm mát
4. Hướng dẫn Rel của thanh trượt
5. Thanh trượt Chặn Khóa
6. Núm vú dài
Ống có màu xanh thể hiện lưu lượng nước khi làm mát. Phần số 1 (Cắm) ngăn dòng nước chảy sang bên chèn thanh trượt.
Khi đầu vú thiết kế, đảm bảo rằng núm vú dài đủ để đạt được bên ngoài của khuôn khuôn.
Để hiểu rõ hơn về hình ảnh dưới đây, tại bức ảnh này vẫn hiển thị làm mát ở thanh trượt từ phía bên trái.
Thêm một số phụ tùng trượt là
7. lõi trượt (phần này là một phần chính của thanh trượt, nơi đặt thanh trượt)
8. Thanh trượt góc (chức năng chính của góc là thay đổi độ di chuyển 90 độ, do đó thanh trượt có thể di chuyển)
